| ☆VRMLの専門用語 | ||
|
説明
|
例
|
|
| VRML | Virtual Reality Modeling Languageの略で Web上に仮想3D空間を表現させる言語の一つ Text上にノードやフィールドを組み合わせて その作成したTextファイルをビューワを通すことで ３次元な物体を表示させることが可能 また、最近はWeb上に仮想３次空間表示できるものを 総称して Web3Dという |
- |
| ノード | VRMLはこのノードという塊でプログラムを組む 用途によって色々なノードがある |
Shape 物体の形状や質感を定めるノード （○。。。。。というように 先頭の文字が大文字のものは すべてノード） |
| フィールド | ノードの中でより細かく機能を定めるためのもの | appearancce：質感を定めるフィールド |
| ☆作成する上での注意事 | ||
|
説明
|
例
|
|
| VRMLの拡張子 |
拡張子は必ず"wrl"にする |
hoge.wrl |
| VRMLのヘッダ | 一番はじめの行に必ず"#VRML V2.0 utf8"と書く | #VRML V2.0 utf8 Shape{ ・・・・・・・・・・ } |
| VRMLの コード表記 |
大文字小文字を区別するので コードを書くときは注意すること |
Hogeとhogeは別ものと考える |
| 文字・空白 | 文字・スペース（空白）は必ず半角で行う 全角スペースがあるとエラーがでる |
- |
| インデント | プログラムと一緒なのでインデントをつけるようにする | ここ参照 |
| # | ヘッダ以外は"#"以降その行はコメント文になる（日本語OK） | |
| ☆VRMLでの単位等 | ||
|
説明
|
例
|
|

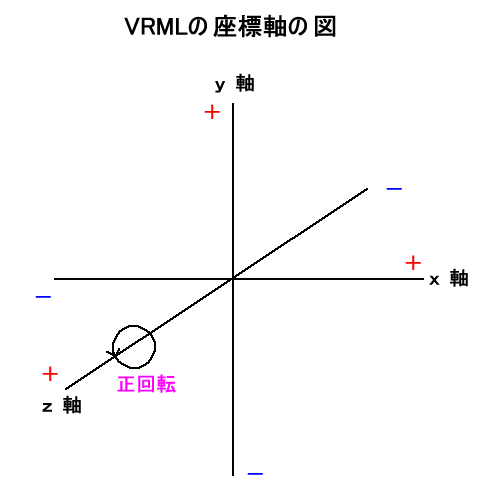

| 座標軸 | 空間座標は ｘ軸、ｙ軸、ｚ軸で表される ｘ軸：右が正の値／左が負の値をとる ｙ軸：上が正の値／下が負の値をとる ｚ軸：手前が正の値／奥が負の値をとる |
ここ参照 |
| 長さ | VRMLの構築される仮想世界における長さの単位はメートル（ｍ） | - |
| 移動 | VRMLの移動はxyz軸に対して何ｍ移動するかを指定する ☆使用方法（translationを使う） − translation ｘ軸 ｙ軸 ｚ軸 − （移動させたい軸に数値を入力すればよい） |
ここ参照 |
| 角度 |
角度はラジアン（rad）を用いる |
- |
| 回転 |
VRMLの物体の回転は回転軸を定めその軸を中心に |
ここ参照 |
| 拡大・縮小 |
VRMLの拡大縮小は何倍にするかで行う |
ここ参照 |
| 色 | 色は光のRGBで表す | ここ参照 |
| ☆VRMLのノード（一部） ： ノードとフィールドの設定方法 | ||
|
説明
|
例
|
|
| Box | 直方体を生成 | ここ参照 |
| Sphere | 球の形状を生成 | ここ参照 |
| Cylinder | 円柱を生成 | ここ参照 |
| Cone | 円錐を生成 | ここ参照 |
| Text, FontStyle | 文字を3D化する | ここ参照 |
| IndexedFaceSet Coordinate |
基本形状以外の図形を作りたいとき各点を指定するとき使う。 | ここ参照 |
| coordIndex | Coordinateで作ったポイントを結ぶフィールド | |
| Shape | 物体の形状や質感を定める | ここ参照 |
| Appearance | 物体の質感を設定する（appearanceフィールド内で使う） | |
| Material | 物体の色や、発光の度合い等を制御する （materialフィールド内で使う） |
|
| ImageTexture, TextureTransform |
物体にイメージを張り付ける時使用 | ここ参照 |
| Transform | 物体の移動・回転等を行いたい場合使用 | ここ参照 |
